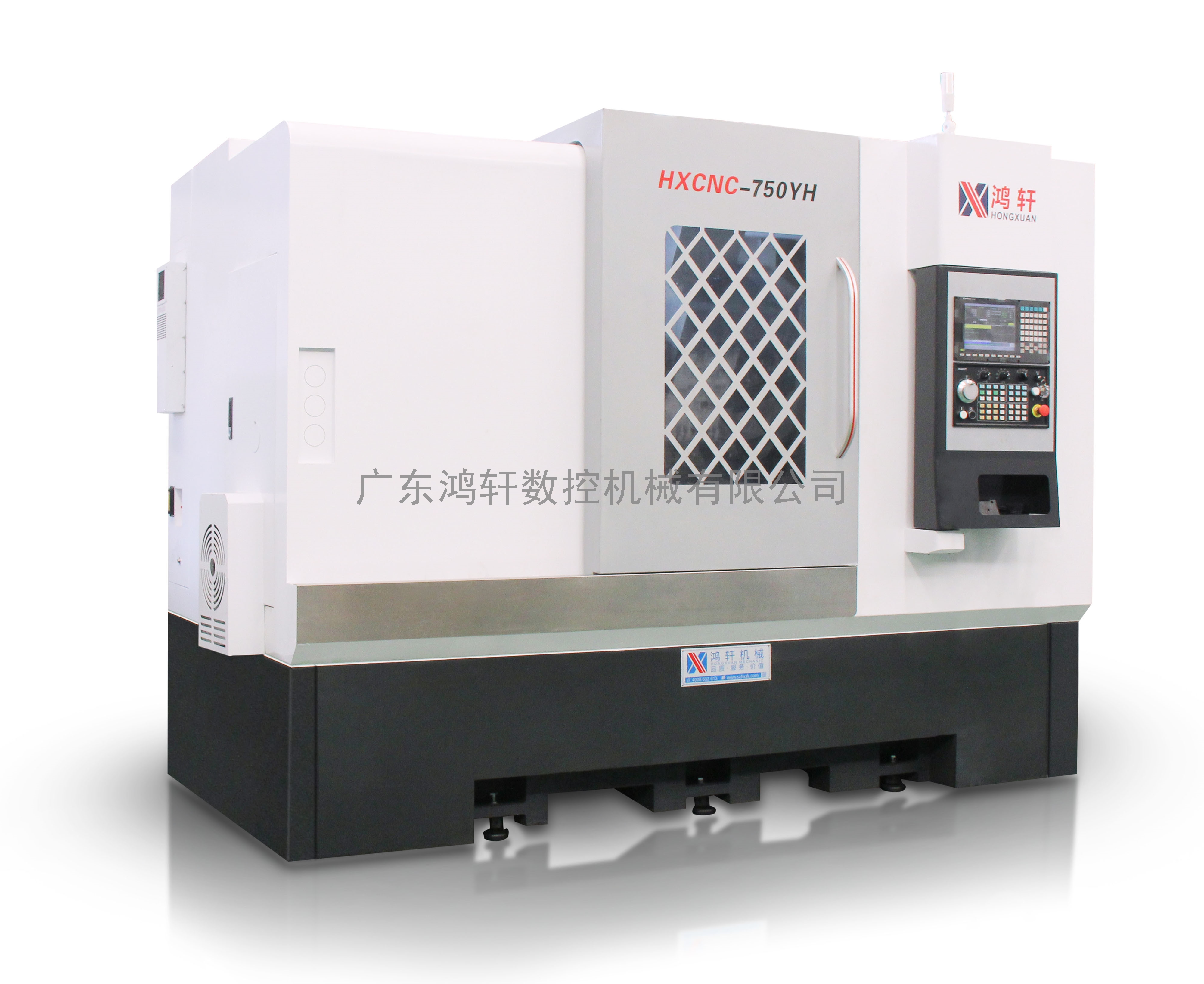

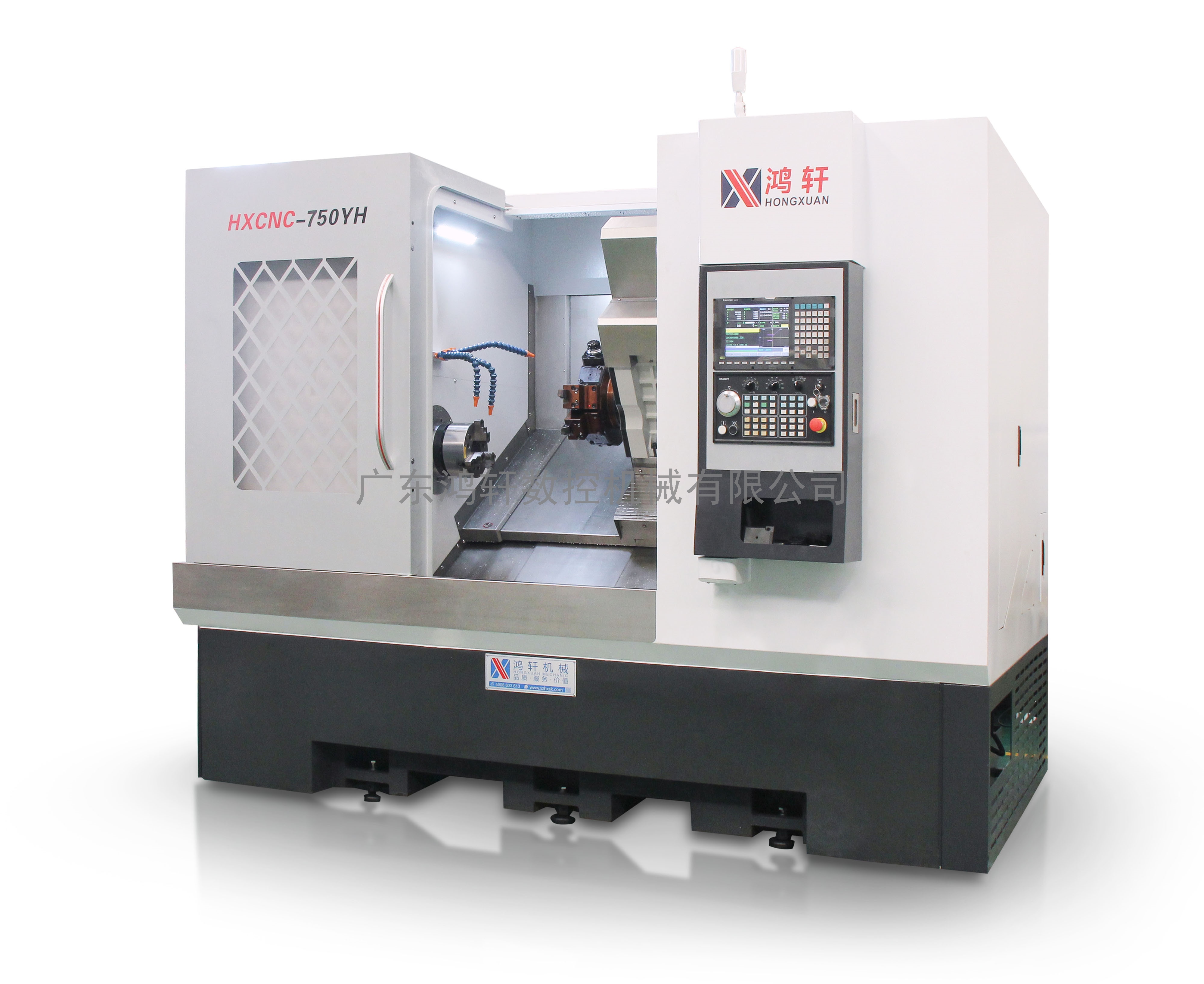

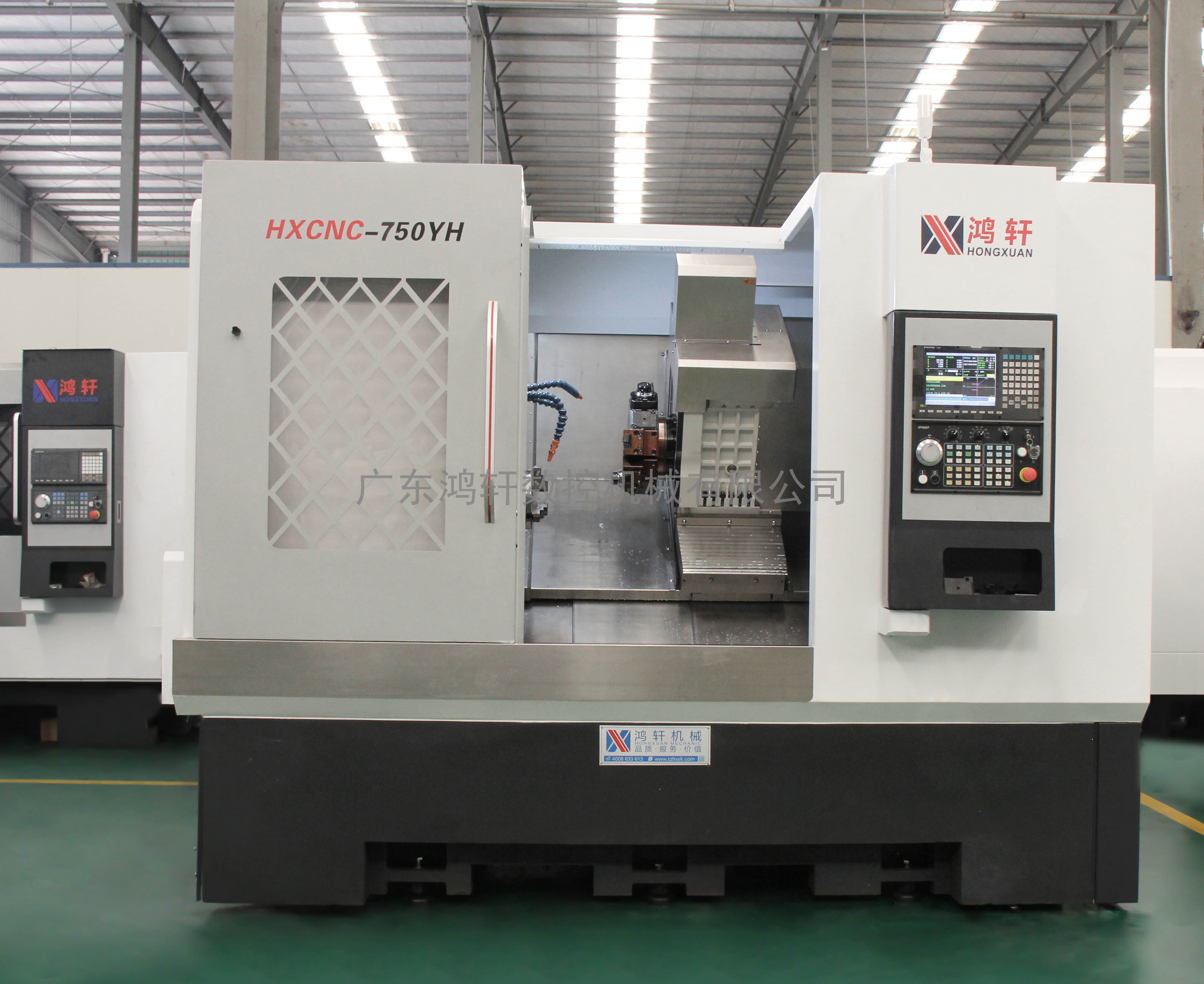

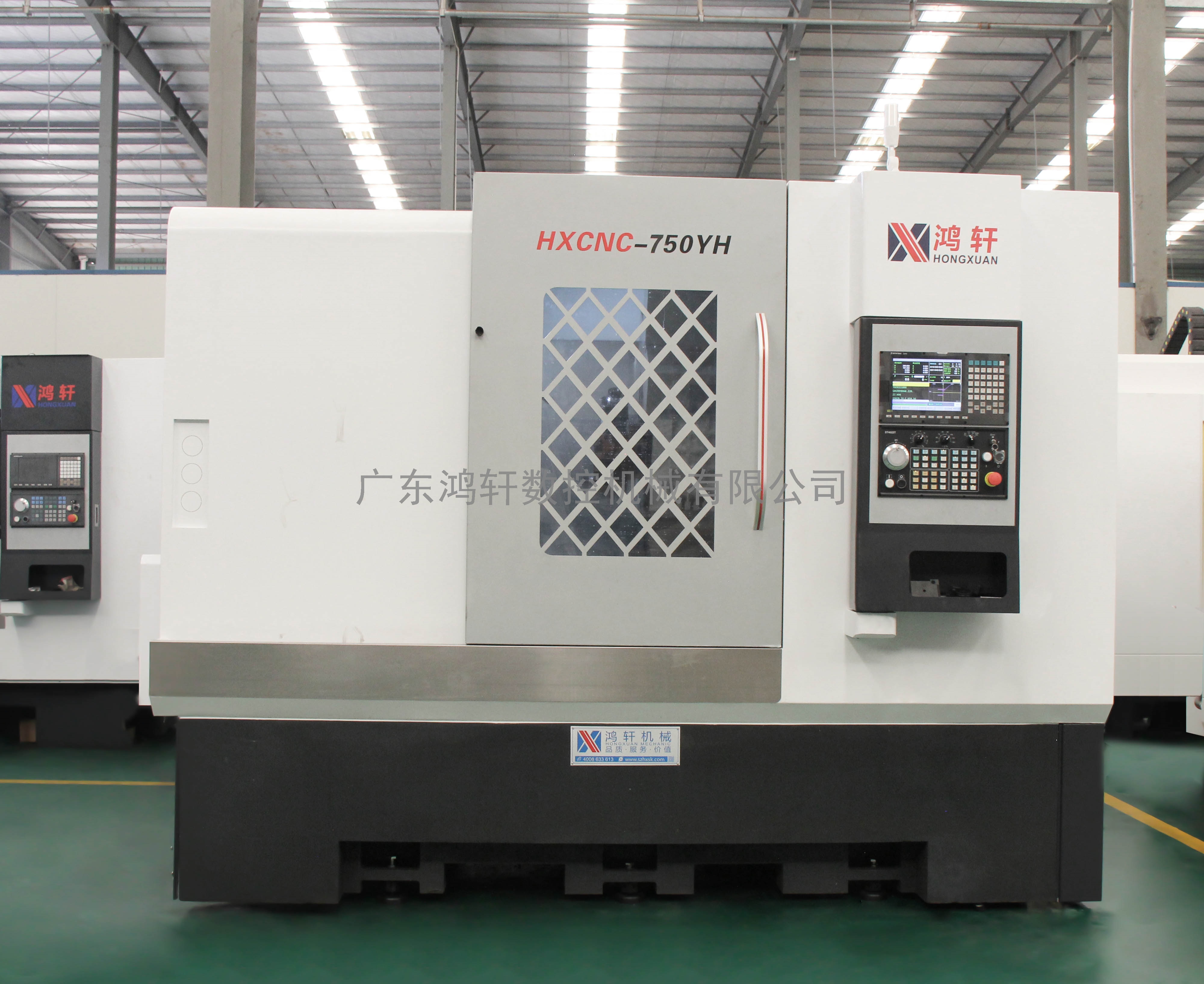

HXCNC-750动力刀塔机

动力刀塔机

750动力刀塔机

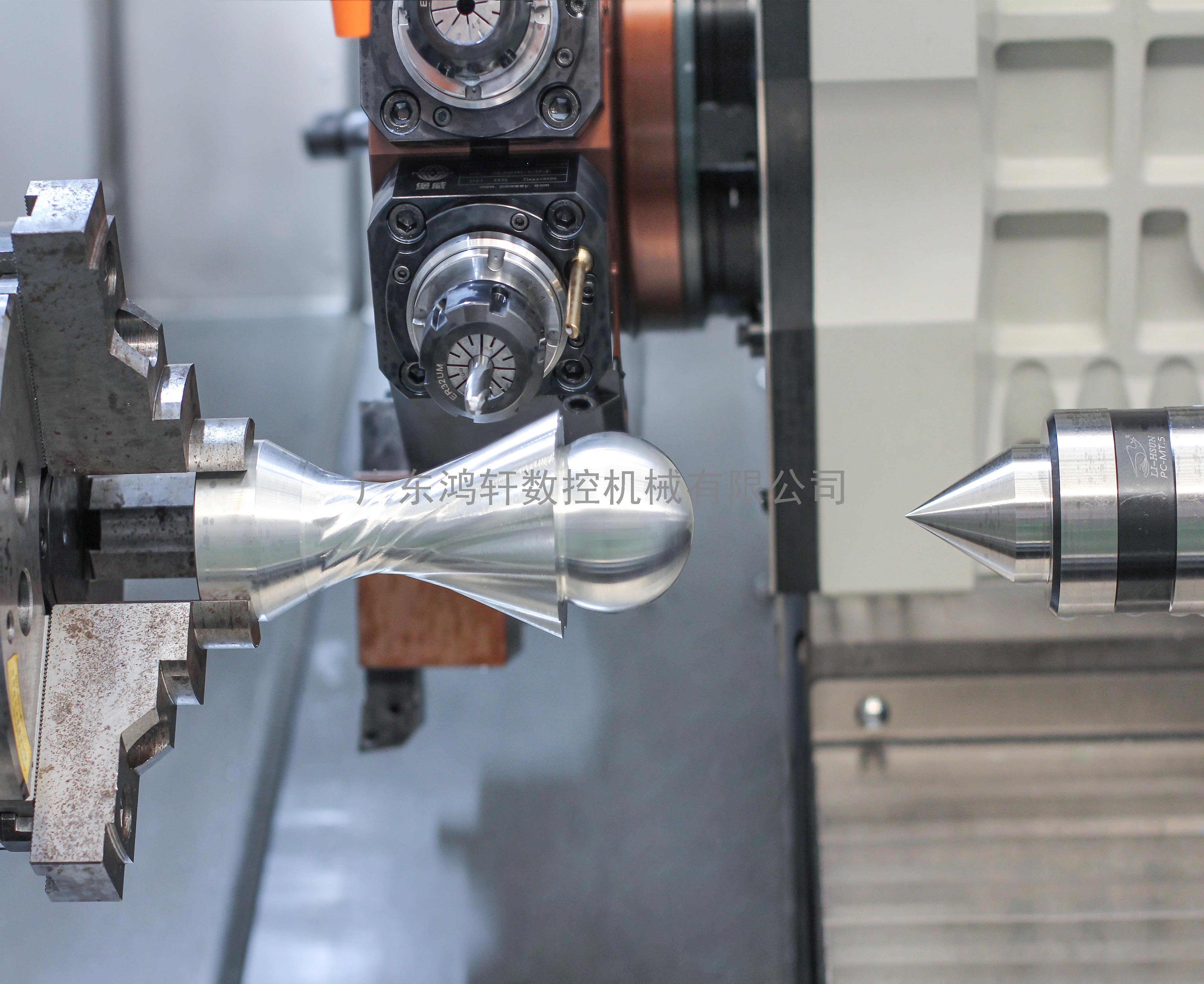

750动力刀塔机内部

HXCNC-750YH动力刀塔带Y轴带尾顶机。采用30度整体斜度铸件机身，可有效提高加工生产过程中的稳定性和钢性。采用新代22TB系统，并采用台湾16Y-330-12工位Y轴硬轨动力刀塔，以及液压可程序控制尾座。床身最大回转直径650mm，最大加工直径（盘类）600mm，最大加工工件长度710mm，最大棒料通孔直径Ø51MM。

采用30度整体斜度铸件机身，可有效提高加工生产过程中的稳定性和钢性。采用新代22TB系统，并采用台湾16Y-330-12工位Y轴硬轨动力刀塔，以及液压可程序控制尾座。床身最大回转直径650mm，最大加工直径（盘类）600mm，最大加工工件长度710mm，最大棒料通孔直径Ø51MM。

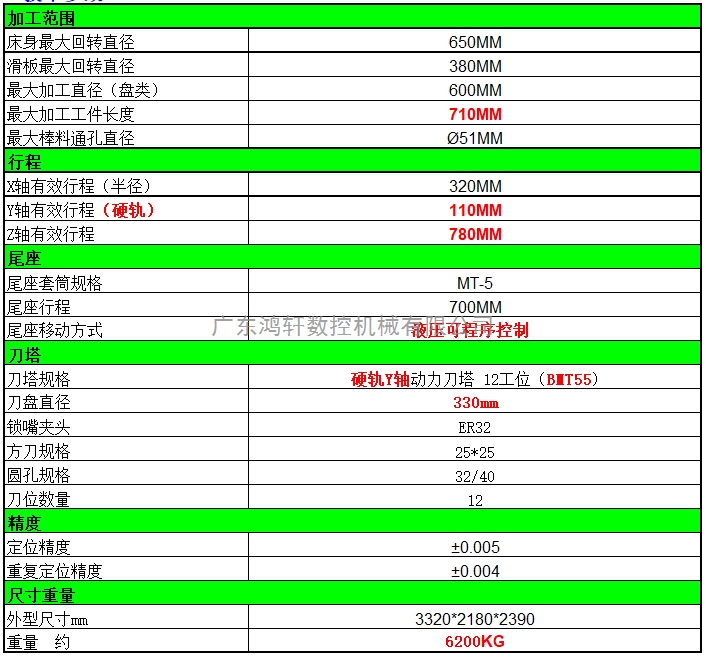

技术参数

加工范围

床身最大回转直径

650MM

滑板最大回转直径

380MM

最大加工直径（盘类）

600MM

最大加工工件长度

710MM

最大棒料通孔直径

Ø51MM

行程

X轴有效行程（半径）

320MM

Y轴有效行程（硬轨）

110MM

Z轴有效行程

780MM

主轴

主轴鼻端形式

A2-6

主轴最高转速

4500RPM

主轴通孔直径

Ø66MM

主轴电机功率

电机11KW/驱动18.5KW（109Nm)

液压卡盘及回转油缸规格

8寸

主轴中心到地面距离

1320mm

主轴中心到前门距离

460mm

进给

快速移动速率X/Y/Z

22M/MIN

X/Y/Z轴伺服电机

2.4KW/2.4KW/2.4KW(11Nm/11Nm/11Nm)

尾座

尾座套筒规格

MT-5

尾座行程

700MM

尾座移动方式

液压可程序控制

刀塔

刀塔规格

硬轨Y轴动力刀塔 12工位（BMT55)

刀盘直径

330mm

锁嘴夹头

ER32

方刀规格

25*25

圆孔规格

32/40

刀位数量

12

精度

定位精度

±0.005

重复定位精度

±0.004

尺寸重量

外型尺寸mm

3320*2180*2390

重量约

6200KG

说明

1、安装的前期准备

1)请确保机床放置区域地面基础牢固，大型机器需要预制水泥地基，地基图另行通知。
2)请预先安装好三相380V，50Hz电源，并确保接地良好，建议附稳压电源。
3)请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。
4)请提前准备好润滑油和切屑液，导轨润滑油规格为ISO VG68，选配主轴油冷机为ISO VG10。
5)请买方指定机台的操作人员和维护人员，并指派专门人员协助我公司进行机床的安装调试。

2、调试和验收

标准名称标准号
机床几何精度验收标准JB/T 8771.2-1998
机床定位精度和重复定位精度验收标准JB/T 8771.4-1998或JISB6330
1)在安装调试验收工作之前，由买方按第一条要求做好准备工作。
2)外观检验：买卖双方人员进行外观目测检视，工具及配件依合同及附件清点验收。
3)性能、功能验收：依据双方所确定机械及控制器之供货范围进行验收。
4)机械精度验收：依照我公司提供随机出厂合格证明书上精度检验记录为验收之依据。
5)验收完成后，买方需即时在《安装调试验收单》上签字，一式两份，双方各保管一份。

3、培训

乙方负责为甲方进行技术培训，培训时间为1-2个工作日，培训人员1～5人，培训地点在乙方，也可在甲方公司进行培训。培训内容包括机床结构、性能及功能、数控系统、编程及操作，机床维护保养等知识。培训人员食宿自理。

培训内容

1、操作

1)开机、关机步骤：
2)操作面板按键功能介绍;
3)加工程序的开始、中断、结束的操作讲解;
4)ATC中断后恢复;
5)机床操作注意事项介绍;
6)操作练习。

2、编程

1)坐标系介绍;
2)G指令、M、S、T指令的介绍;
3)程序的组成结构介绍;
4)程序的编辑、存储、使用的方法说明;
5)编程注意事项介绍;
6)编程练习。

3、保养

1)机械结构介绍;
2)日常维护要点介绍;
3)一般故障诊断方法介绍;
4)一般故障排除方法介绍;
5)保养练习。

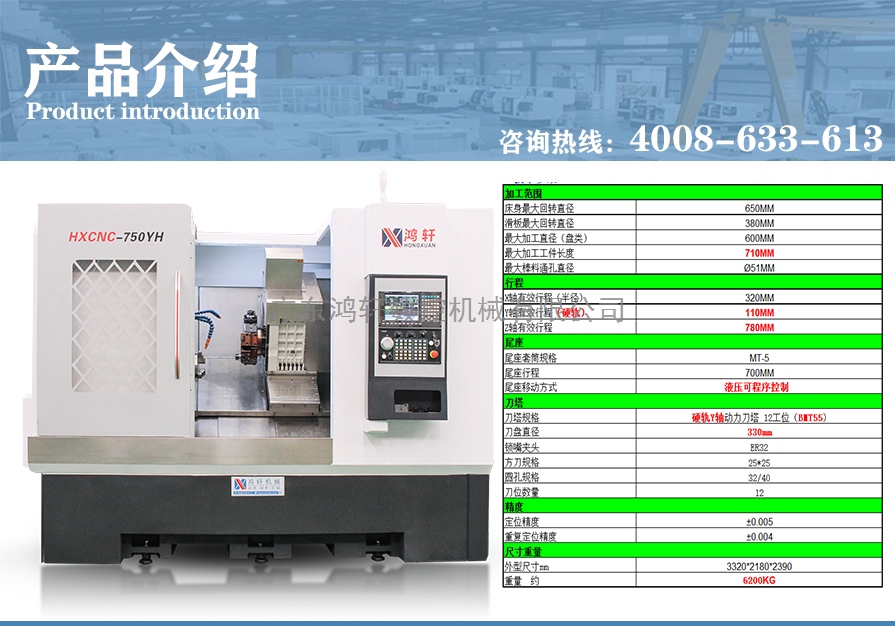

750YH动力刀塔带Y带尾顶机

型号：HXCNC-750YH
