HX-5246YT 双主轴动力刀塔机

型号:HX-5246YT

机床特点:HX-5246YT 双主轴动力刀塔机,第一主轴A2-6,第二主轴移动式A2-5,双主轴搭配带Y轴的12工位动力刀塔,是集高性能、高精度、高效率、高可靠性、高性价比和高安全性为一体的数控车铣复合车床。

返回列表

产品介绍产品特点适用范围详细说明

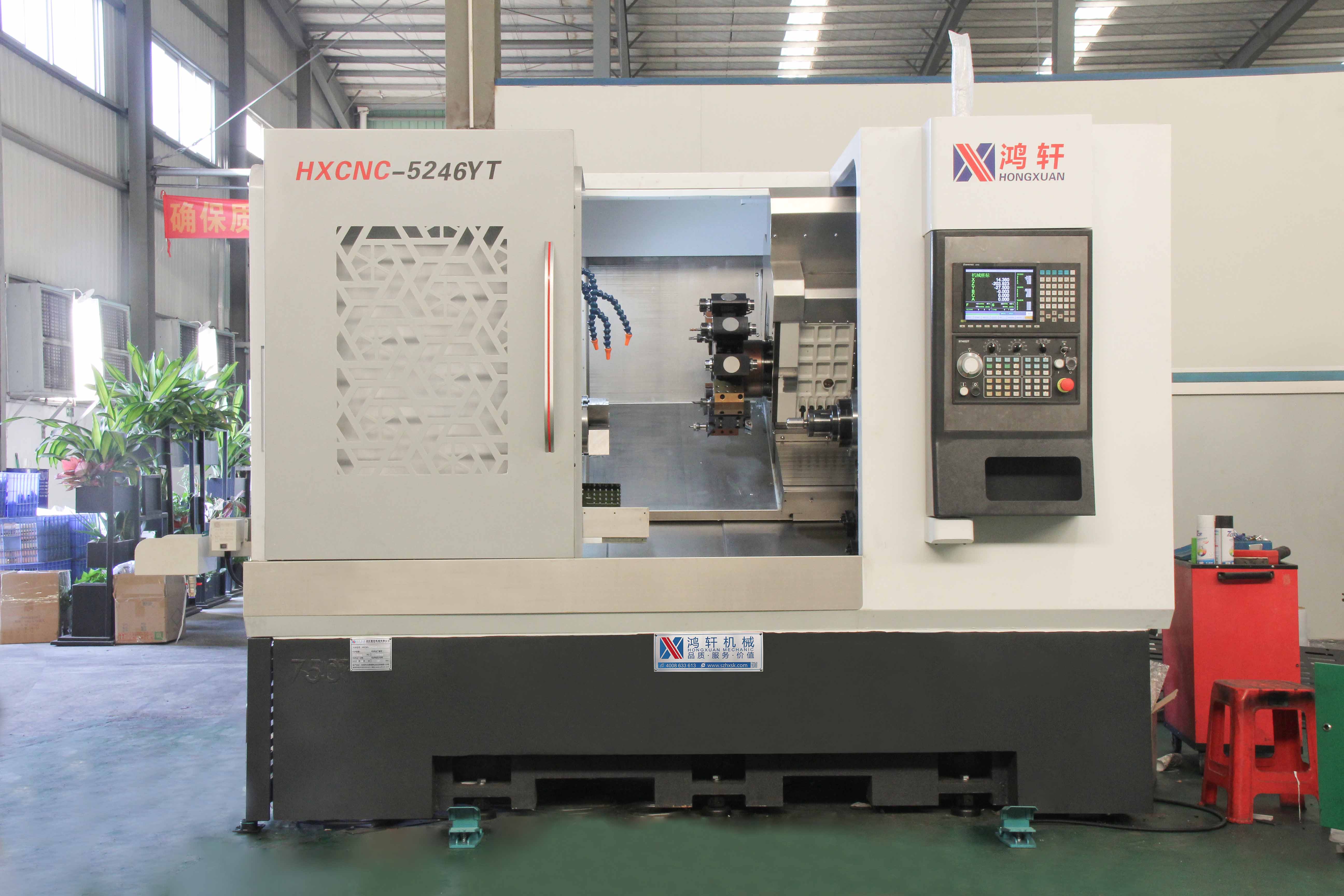

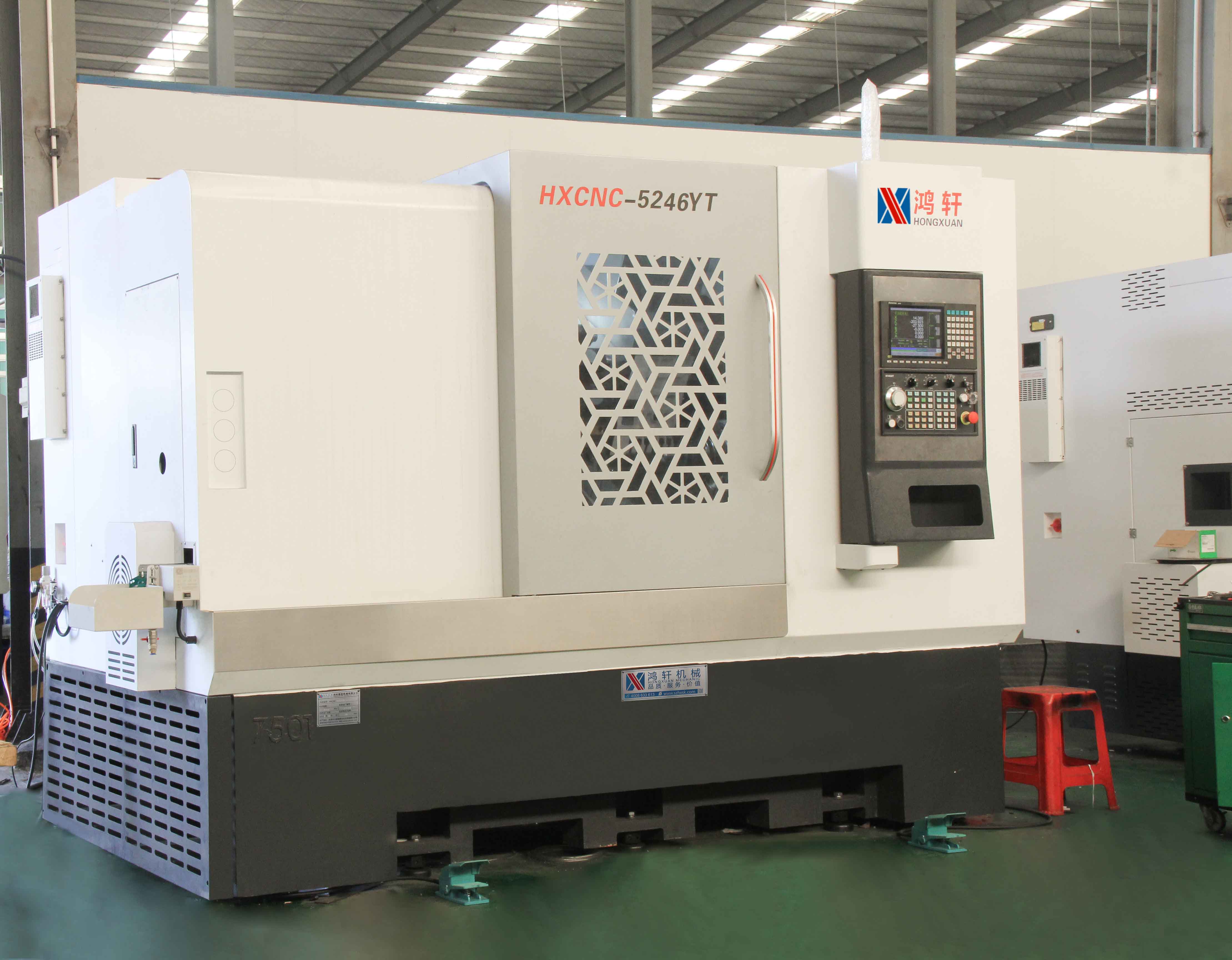

双主轴动力刀塔机

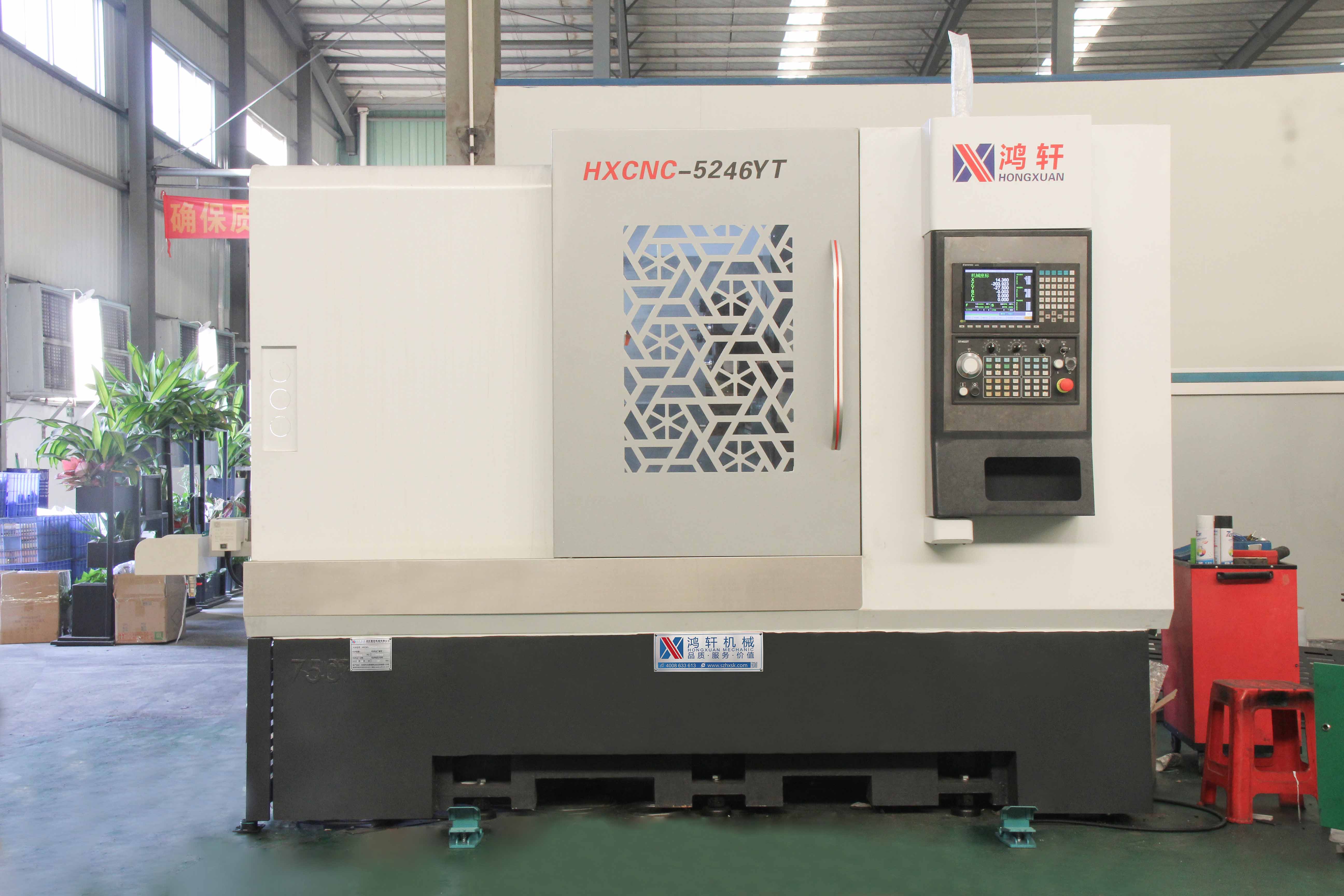

5246YT双主轴动力刀塔机

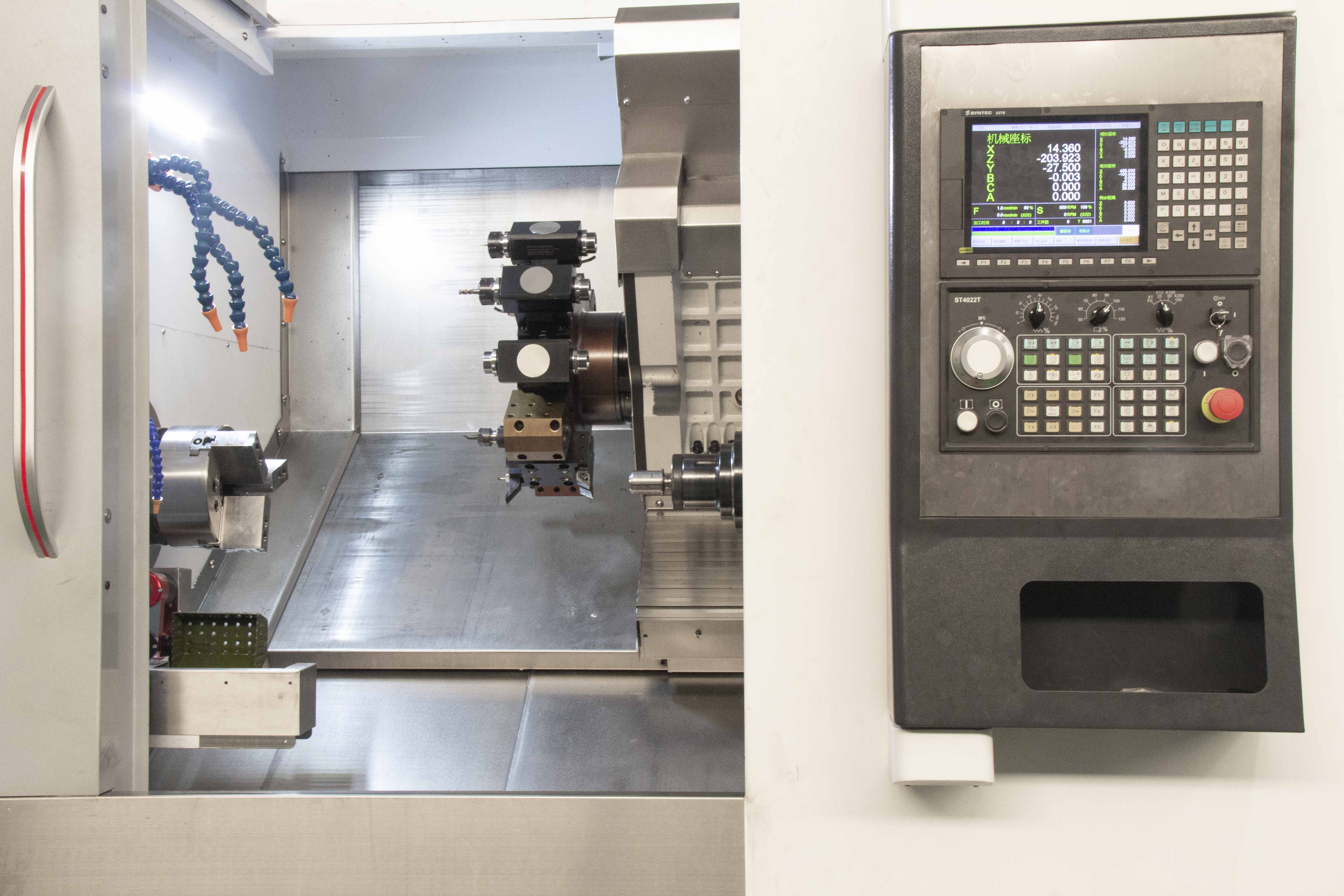

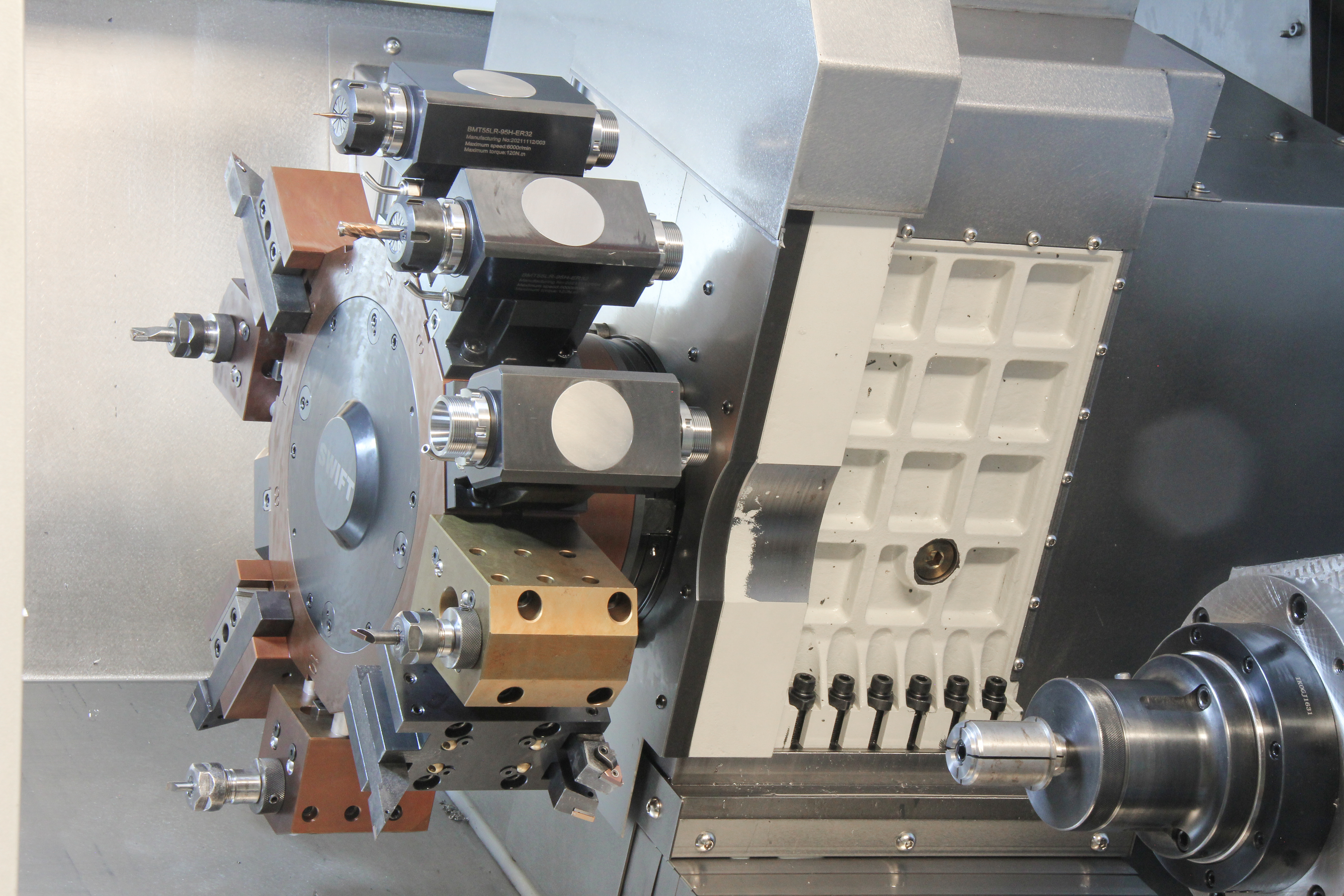

5246YT双主轴刀塔机5246YT双主轴动力刀塔机控制面板刀塔机内部接料器

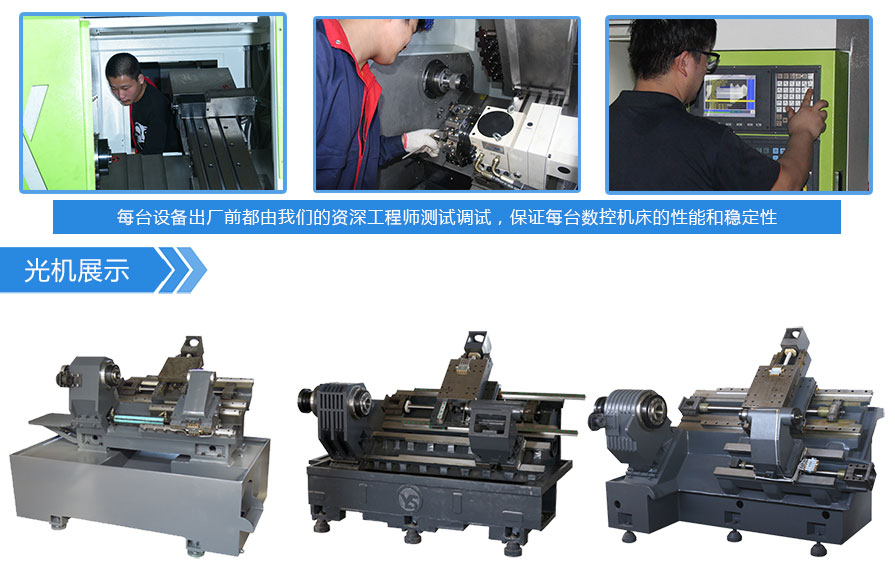

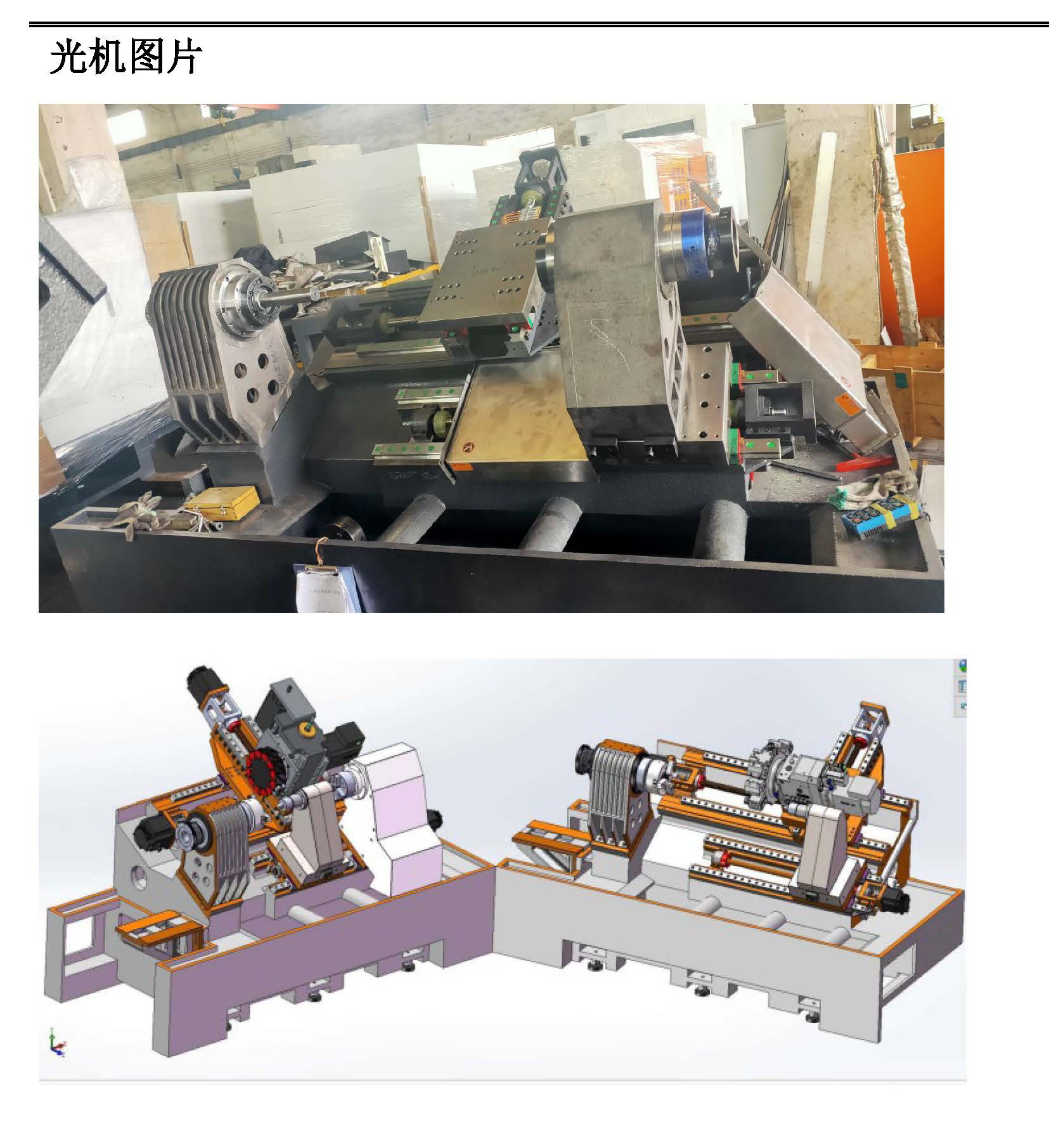

双主轴光机


HX-5246YT 双主轴动力刀塔机,第一主轴A2-6,第二主轴移动式A2-5,双主轴搭配带Y轴的12工位动力刀塔,是集高性能、高精度、高效率、高可靠性、高性价比和高安全性为一体的数控车铣复合车床。其结构形式是双主轴平行对置排列。双主轴由绝对编码伺服电机+高速CNC 系统中央多轴联动插补控制,可独立编写程序进行 X轴、Y轴、Z轴Z1轴移动,实现主轴与副主轴夹持工件的自动对接交换,并同时工作, 解决了工件在一次装夹下的夹持端二道工序的加工问题,适合后需两道工序,两次装夹的产品,实现一次装夹,两道工序同时加工,机床可实现集成各种形式自动对接机构,实现占地面积小,节省人工等优点。

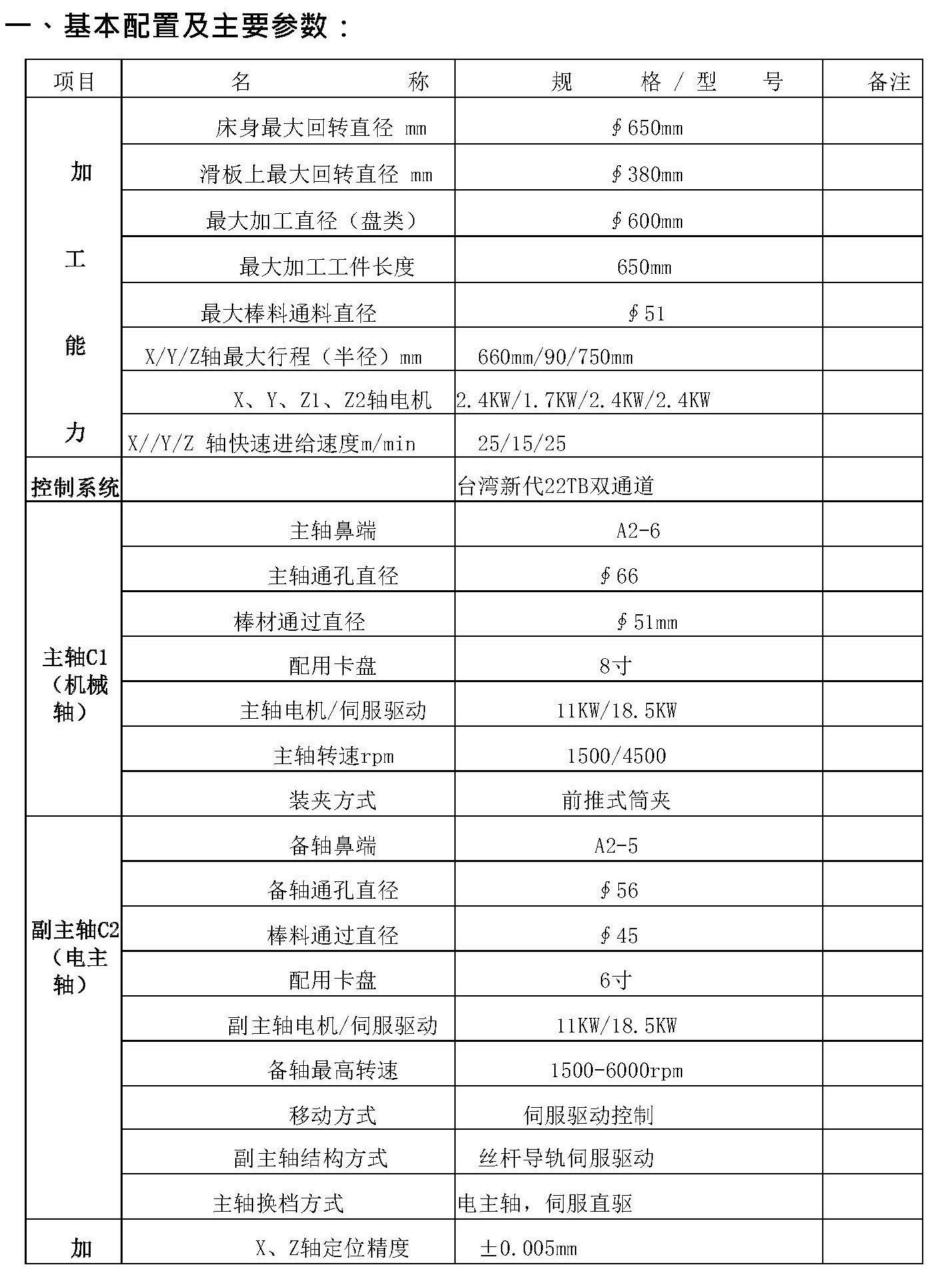

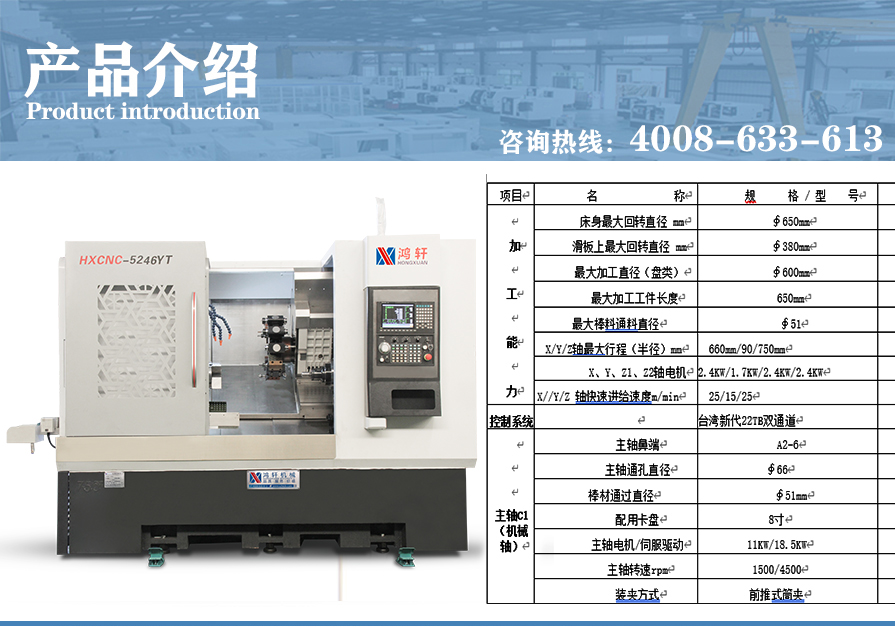

项目

格 / 型

床身最大回转直径 mm

650mm

滑板上最大回转直径 mm

380mm

最大加工直径(盘类)

600mm

最大加工工件长度

650mm

最大棒料通料直径

51

X/Y/Z轴最大行程(半径)mm

660mm/90/750mm

XYZ1Z2轴电机

2.4KW/1.7KW/2.4KW/2.4KW

X//Y/Z 轴快速进给速度m/min

25/15/25

  说明

  1、安装的前期准备

  1)请确保机床放置区域地面基础牢固,大型机器需要预制水泥地基,地基图另行通知。
  2)请预先安装好三相380V,50Hz电源,并确保接地良好,建议附稳压电源。
  3)请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。
  4)请提前准备好润滑油和切屑液,导轨润滑油规格为ISO VG68,选配主轴油冷机为ISO VG10。
  5)请买方指定机台的操作人员和维护人员,并指派专门人员协助我公司进行机床的安装调试。

  2、调试和验收

  标准名称标准号
  机床几何精度验收标准JB/T 8771.2-1998
  机床定位精度和重复定位精度验收标准JB/T 8771.4-1998或JISB6330
  1)在安装调试验收工作之前,由买方按第一条要求做好准备工作。
  2)外观检验:买卖双方人员进行外观目测检视,工具及配件依合同及附件清点验收。
  3)性能、功能验收:依据双方所确定机械及控制器之供货范围进行验收。
  4)机械精度验收:依照我公司提供随机出厂合格证明书上精度检验记录为验收之依据。
  5)验收完成后,买方需即时在《安装调试验收单》上签字,一式两份,双方各保管一份。

  3、培训

  乙方负责为甲方进行技术培训,培训时间为1-2个工作日,培训人员1~5人,培训地点在乙方,也可在甲方公司进行培训。培训内容包括机床结构、性能及功能、数控系统、编程及操作,机床维护保养等知识。培训人员食宿自理。
  培训内容
  1操作
  1)开机、关机步骤:
  2)操作面板按键功能介绍;
  3)加工程序的开始、中断、结束的操作讲解;
  4)ATC中断后恢复;
  5)机床操作注意事项介绍;
  6)操作练习。
  2编程
  1)坐标系介绍;
  2)G指令、M、S、T指令的介绍;
  3)程序的组成结构介绍;
  4)程序的编辑、存储、使用的方法说明;
  5)编程注意事项介绍;
  6)编程练习。
  3保养
  1)机械结构介绍;
  2)日常维护要点介绍;
  3)一般故障诊断方法介绍;
  4)一般故障排除方法介绍;
  5)保养练习。
