HXCNC-850 数控加工中心

型号:HXCNC-850

机床特点:机床特点: 1、 X/Y/Z三轴滑道采用高精密线轨导轨、 可支持重负荷 , 高速运行时确保定位稍度。+所有主件皆经3D动态有限元素分析 , 更可增强离速切削之稳定性。 2、三轴马达座与主件—体铸造并同时加工, 可确保各轴组装精度。 3、主轴可选配直结式12000转/15000转。 4、可增加第四轴或第五轴转台。

返回列表

产品介绍产品特点适用范围详细说明

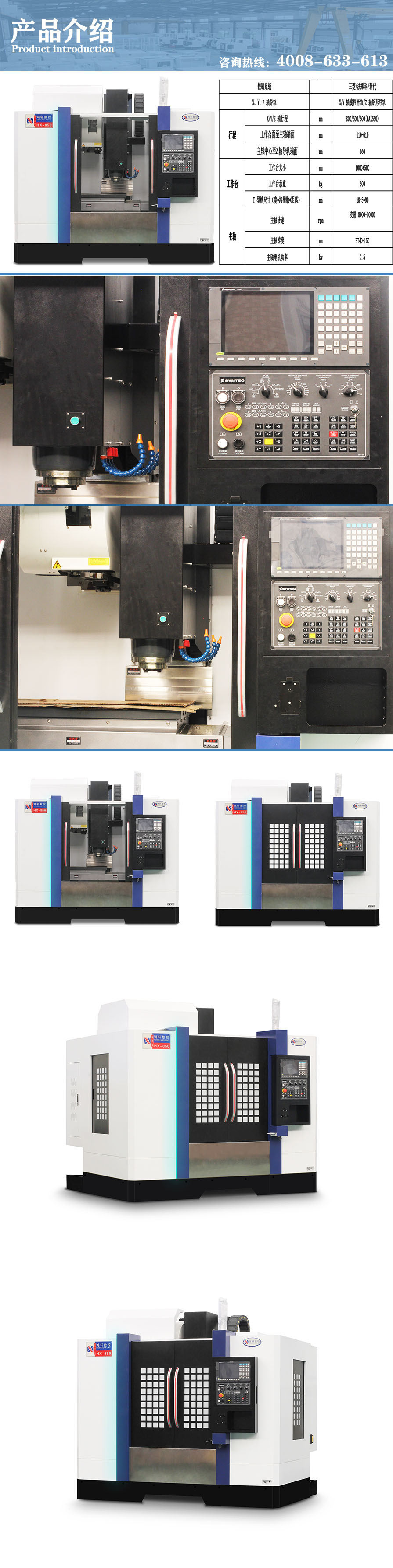

HXCNC-850加工中心

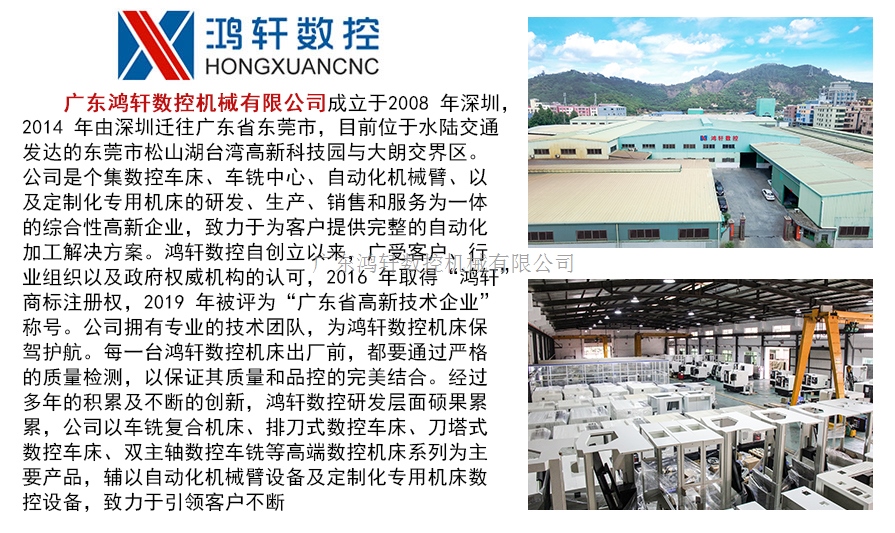

  广东鸿轩数控机械有限公司成立于2008年深圳,2014年由深圳迁往广东省东莞市,目前位于水陆交通发达的东莞市松山湖台湾高新科技园与大朗交界区。公司是个集数控车床、车铣中心、自动化机械臂、以及定制化专用机床的研发、生产、销售和服务为一体的综合性高新企业,致力于为客户提供完整的自动化加工解决方案。鸿轩数控自创立以来,广受客户、行业组织以及政府权威机构的认可,2016年取得“鸿轩”商标注册权,2019年被评为“广东省高新技术企业”称号。公司拥有专业的技术团队,为鸿轩数控机床保驾护航。每一台鸿轩数控机床出厂前,都要通过严格的质量检测,以保证其质量和品控的完美结合。经过多年的积累及不断的创新,鸿轩数控研发层面硕果累累,公司以车铣复合机床、排刀式数控车床、刀塔式数控车床、加工中心、钻攻中心、双主轴数控车铣等高端数控机床系列为主要产品,辅以自动化机械臂设备及定制化专用机床数控设备,致力于引领客户不断提升。

行程

X/Y/Z 轴行程mm 800/500/500(MAX550)
工作台面至主轴端面mm 110-610
主轴中心至Z 轴导轨端面mm 560

工作台

工作台大小mm 1000*500
工作台承重kg 500
T 型槽尺寸(宽*沟槽数*距离) mm 18-5*90

主轴

主轴转速rpm
皮带8000-10000
主轴锥度mm BT40-150
主轴电机功率kw 7.5
丝杆X/Y/Z 轴丝杆规格mm 4012(滚珠丝杆)

X、Y、Z 轴导轨X/Y 轴线性滑轨/Z 轴矩形导轨
行程

X/Y/Z 轴行程mm 800/500/500(MAX550)
工作台面至主轴端面mm 110-610
主轴中心至Z 轴导轨端面mm 560
工作台
工作台大小mm 1000*500
工作台承重kg 500

  说明

  1、安装的前期准备

  1)请确保机床放置区域地面基础牢固,大型机器需要预制水泥地基,地基图另行通知。
  2)请预先安装好三相380V,50Hz电源,并确保接地良好,建议附稳压电源。
  3)请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。
  4)请提前准备好润滑油和切屑液,导轨润滑油规格为ISO VG68,选配主轴油冷机为ISO VG10。
  5)请买方指定机台的操作人员和维护人员,并指派专门人员协助我公司进行机床的安装调试。

  2、调试和验收

  标准名称标准号
  机床几何精度验收标准JB/T 8771.2-1998
  机床定位精度和重复定位精度验收标准JB/T 8771.4-1998或JISB6330
  1)在安装调试验收工作之前,由买方按第一条要求做好准备工作。
  2)外观检验:买卖双方人员进行外观目测检视,工具及配件依合同及附件清点验收。
  3)性能、功能验收:依据双方所确定机械及控制器之供货范围进行验收。
  4)机械精度验收:依照我公司提供随机出厂合格证明书上精度检验记录为验收之依据。
  5)验收完成后,买方需即时在《安装调试验收单》上签字,一式两份,双方各保管一份。

  3、培训

  乙方负责为甲方进行技术培训,培训时间为1-2个工作日,培训人员1~5人,培训地点在乙方,也可在甲方公司进行培训。培训内容包括机床结构、性能及功能、数控系统、编程及操作,机床维护保养等知识。培训人员食宿自理。

  培训内容

  1操作
  1)开机、关机步骤:
  2)操作面板按键功能介绍;
  3)加工程序的开始、中断、结束的操作讲解;
  4)ATC中断后恢复;
  5)机床操作注意事项介绍;
  6)操作练习。
  2编程
  1)坐标系介绍;
  2)G指令、M、S、T指令的介绍;
  3)程序的组成结构介绍;
  4)程序的编辑、存储、使用的方法说明;
  5)编程注意事项介绍;
  6)编程练习。
  3保养
  1)机械结构介绍;
  2)日常维护要点介绍;
  3)一般故障诊断方法介绍;
  4)一般故障排除方法介绍;
  5)保养练习。
