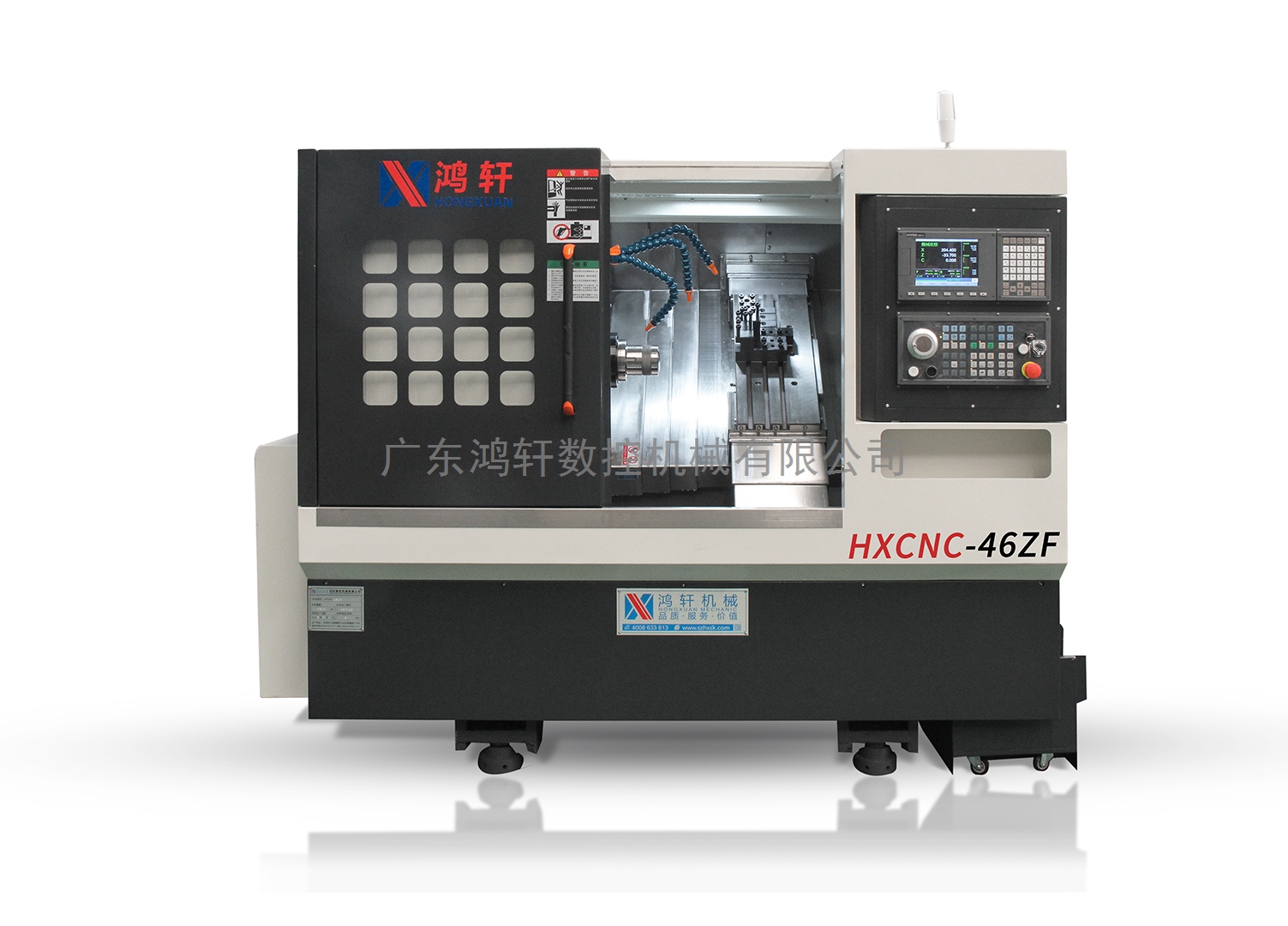

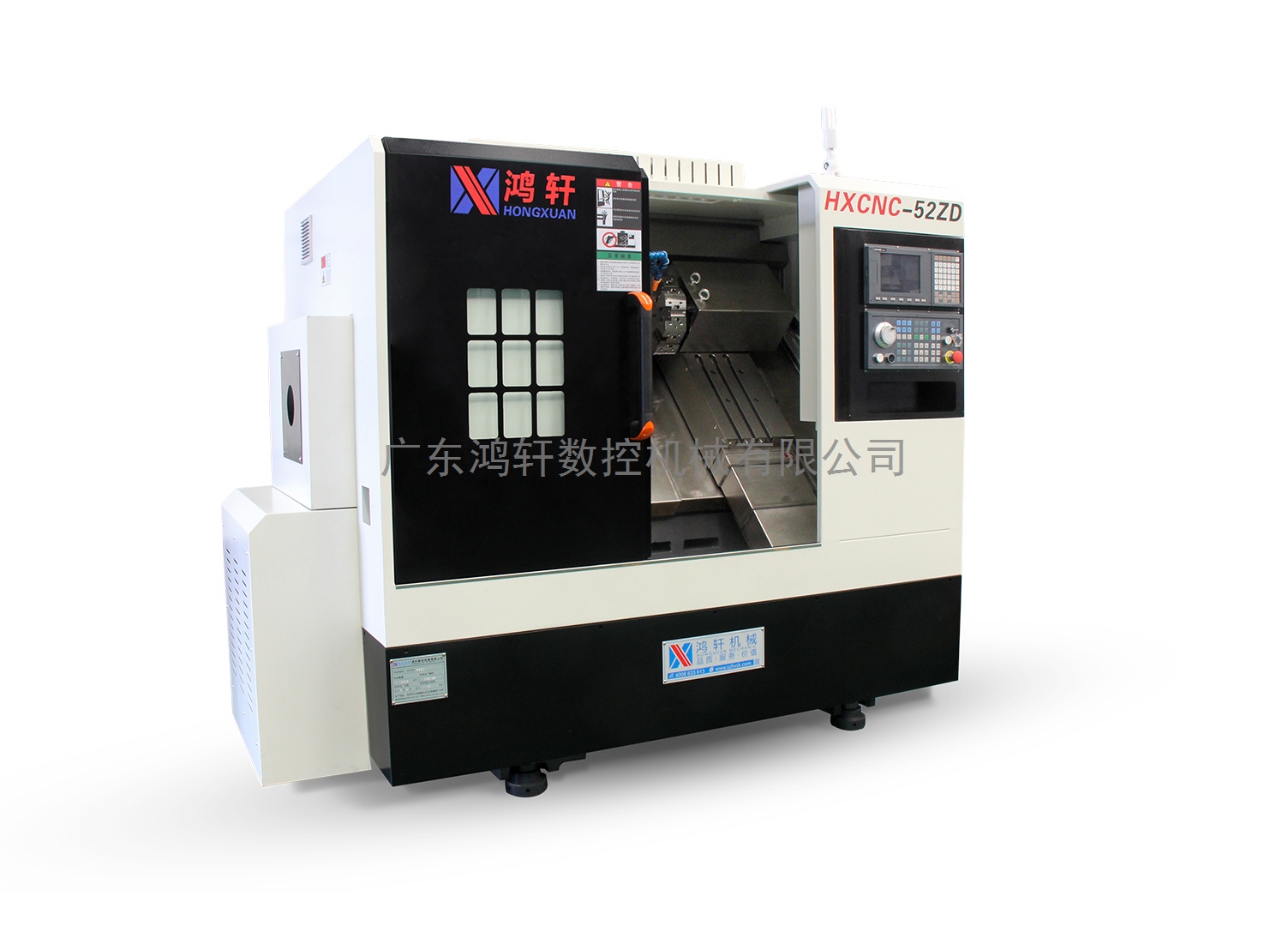

CNC数控排刀机-46排刀机高速加工车床

型号:排刀机

机床特点:排刀机机床总体布局紧凑,占地面积小 独立主轴单元,温升低,机床精度稳定,响应快、精度高 适合铜、铝、不锈钢等有色金属的高速加工 最大加工直径:350mm 最大加工工件长度150mm

返回列表

产品介绍产品特点适用范围详细说明

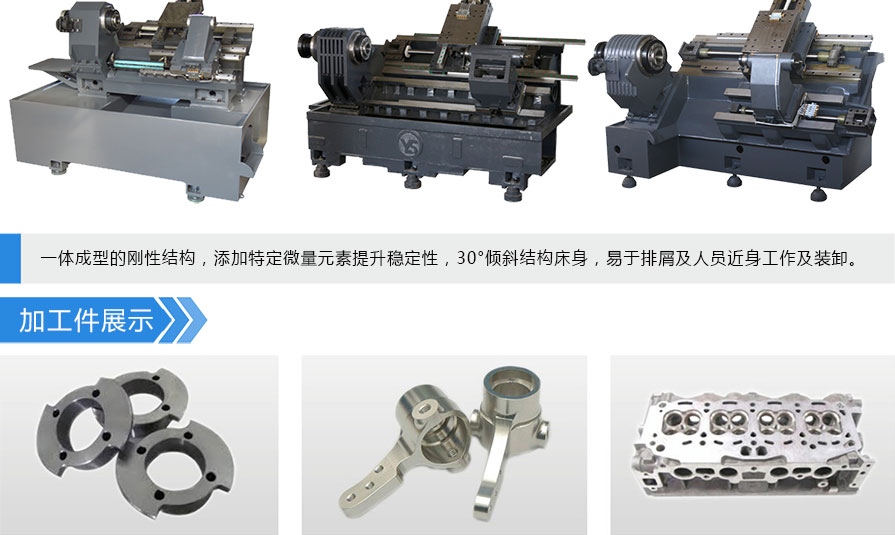

排刀机机床总体布局紧凑,占地面积小
独立主轴单元,温升低,机床精度稳定,响应快、精度高
适合铜、铝、不锈钢等有色金属的高速加工 、刚性功牙

主要部件品牌及规格

名称 制造部 产地 规格 规格 规格
机身 鸿轩 中国 HX46ZF HX36ZF
HX25ZF
主轴 健春/罗翌 台湾 A2-5 A2-4 A2-4
滚柱丝杆 HIWIN/PMI 台湾
3210

直线导轨 HIWIN/PMI
台湾
H级高速滚柱线轨25-30
轴承
FAG 德国 20/47 - -
控制系统
新代 台湾 21TB 21TB
21TB
主轴伺服单元
单马 中国 5.5kW/7.5kW 3.7kW 4.0kW/3.7kW
冷却水泵 洛凯/明泽 中国 280W 170W 170W

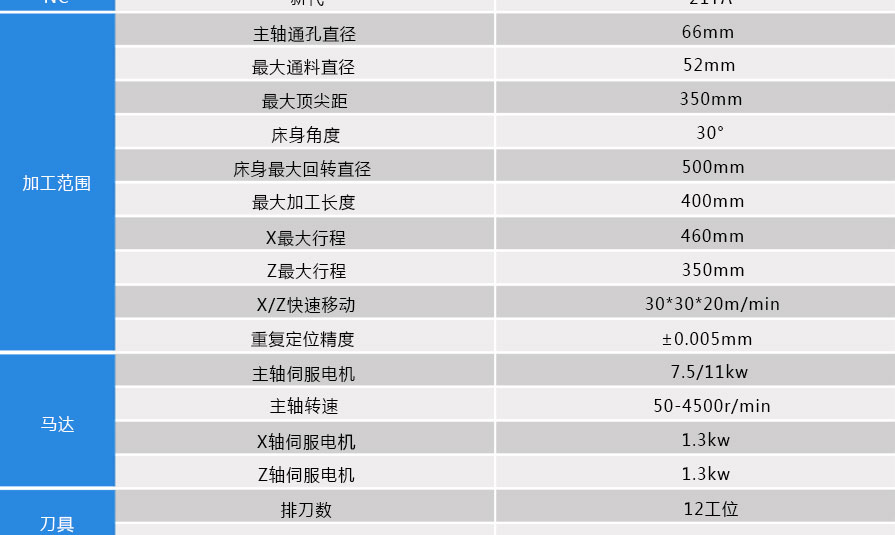

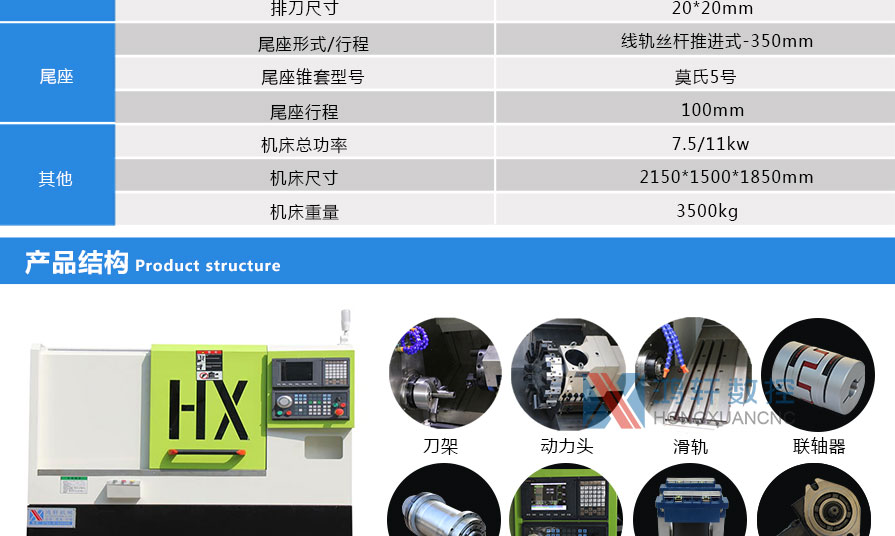

技术参数

项目 HXCNC-46ZF HXCNC-36ZF
HXCNC-25ZF
最大回转直径 φ360mm
φ350mm
φ360mm
最大加工直径(盘类) φ350mm
φ350mm
φ360mm
最大加工直径(轴类)
φ45mm
φ34mm
φ360mm
最大加工长度 150mm 100mm
最大棒料通孔直径 φ45mm
φ34mm
φ360mm
X轴有效行程(直径) φ900mm
φ850mm
φ360mm
Z轴有效行程 300mm 220mm 220mm
主轴鼻端形式 A2-5 A2-4 A2-4
主轴最高转速 4500RPM 6000rpm 6000rpm
主轴通孔直径 φ56mm
φ45mm
φ36mm
主轴马达功率 5.5/7.5kW 3.7/5.5kW 3.7/5.5kW
液压筒夹及回转油缸规格 6inch 5inch 4inch
快速移动速率x/z 24/24m/min 24m/min 24m/min
x/z轴伺服电机 1.3/1.3kW 0.85KW 0.85KW
定位精度 ±0.005 ±0.005
±0.005
重复定位精度 ±0.003
±0.003
±0.003
外型尺寸 2160x1510x1800mm 2100x1600x1700mm
2100x1600x1700mm
重量 2800kg 2600 2300

选配配置

1、系统可按需求选配:新代/法兰克/三菱/广数系统
2.排屑机

3.送料机

4.液压卡盘





1、安装的前期准备

1)请确保机床放置区域地面基础牢固,大型机器需要预制水泥地基,地基图另行通知。

2)请预先安装好三相380V50Hz电源,并确保接地良好,建议附稳压电源。

3)请确保有不低于0.6MPa的气源并且保证压缩空气干燥无水份。

4)请提前准备好润滑油和切屑液,导轨润滑油规格为ISO VG68,选配主轴油冷机为ISO VG10

5)请买方指定机台的操作人员和维护人员,并指派专门人员协助我公司进行机床的安装调试。

2、调试和验收

标准名称

标准号

机床几何精度验收标准

JB/T 8771.2-1998

机床定位精度和重复定位精度验收标准

JB/T 8771.4-1998JISB6330

1)在安装调试验收工作之前,由买方按第1条要求做好准备工作。

2)外观检验:买卖双方人员进行外观目测检视,工具及配件依合同及附件清点验收。

3)性能、功能验收:依据双方所确定机械及控制器之供货范围进行验收。

4)机械精度验收:依照我公司提供随机出厂合格证明书上精度检验记录为验收之依据。

5)验收完成后,买方需即时在《安装调试验收单》上签字,一式两份,双方各保管一份。

3、培训

乙方负责为甲方进行技术培训,培训时间为1-2个工作日,培训人员15人,培训地点在乙方,也可在甲方公司进行培训。培训内容包括机床结构、性能及功能、数控系统、编程及操作,机床维护保养等知识。培训人员食宿自理。

序号

项目

培训内容


1

操作

1 开机、关机步骤:
2 操作面板按键功能介绍;
3
加工程序的开始、中断、结束的操作讲解;
4 ATC中断后恢复;
5 机床操作注意事项介绍;
6 操作练习。







2

编程

1 坐标系介绍;
2 G指令、MST指令的介绍;
3 程序的组成结构介绍;
4 程序的编辑、存储、使用的方法说明;
5 编程注意事项介绍;
6 编程练习。







3

保养

1 机械结构介绍;
2 日常维护要点介绍;
3 一般故障诊断方法介绍;
4 一般故障排除方法介绍;
5 保养练习。
